三坐標測試臺
一、 項目概述

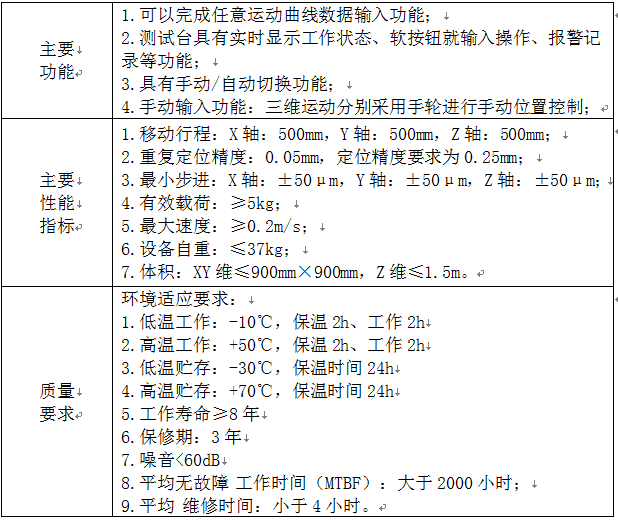

此設備應甲方要求設計，滿足如下基本技術條件：若需要擴展，需重新評估：
二、 主要設備布置圖及配置清單

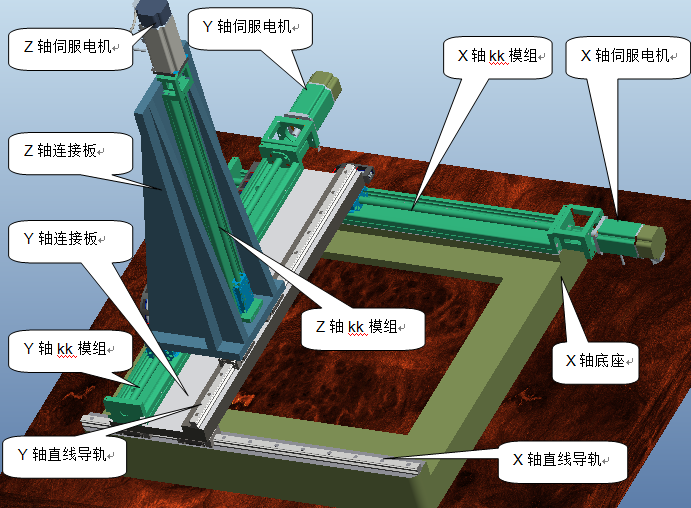

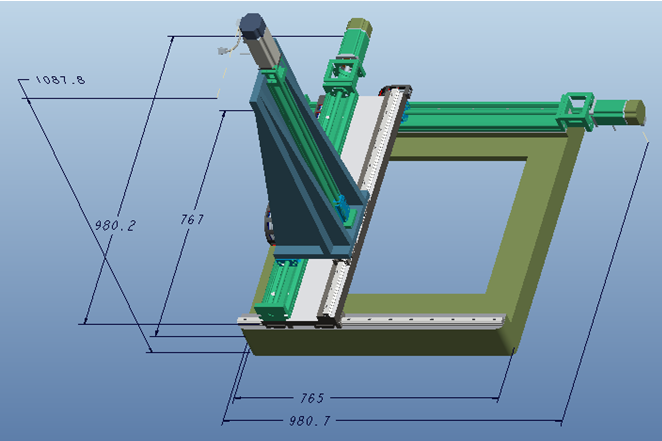

1. 三維布局圖：
2. 主要設備清單

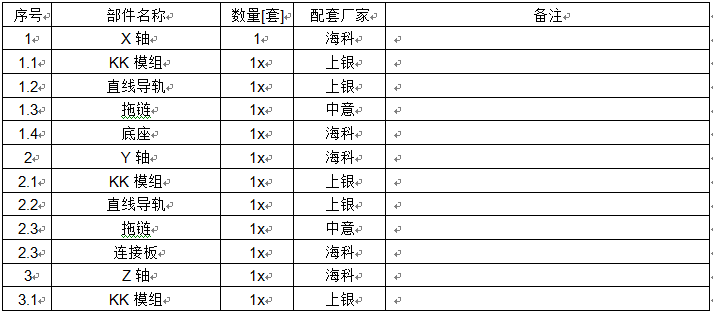

主要設備清單（不含電氣）
注：如以上配置發生變動，須有雙方確認的書面文件。
三、 結構及功能簡述
1. Z軸設計
對定位精度、運動速度及5kg負荷的綜合考慮，采用上銀KK模組+臺達伺服電機。
KK模組基本參數：導程5mm，重復定位精度±0.01。
伺服電機基本參數：功率400W，轉速3000RPM、扭矩1.27Nm。
整體其有效提升重量為150kg，提升速度為0.25m/s。定位精度高于0.05mm。

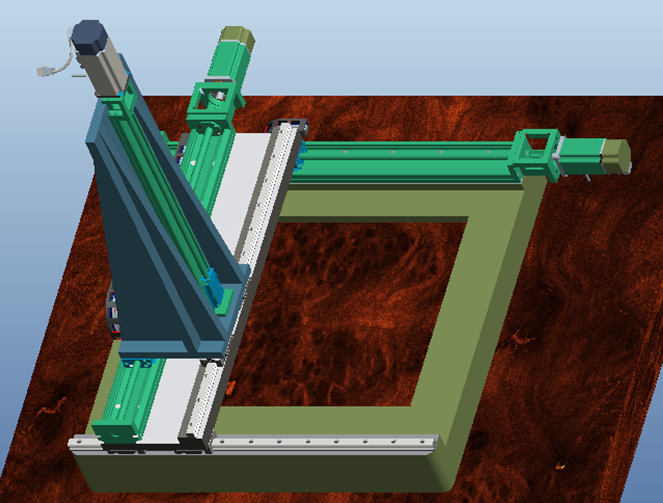

結構上采用豎直布置，連接板采用鑄鋁件，其上設計有附屬加強筋，結構形式如下：
2. Y軸設計
對定位精度、運動速度及負荷的綜合考慮，采用上銀KK模組+臺達伺服電機+上銀直線導軌。
KK模組基本參數：導程10mm，重復定位精度±0.01。
伺服電機基本參數：功率400W，轉速3000RPM、扭矩1.27Nm。
整體有效推動重量為700kg，推動速度為0.5m/s。定位精度高于0.05mm。

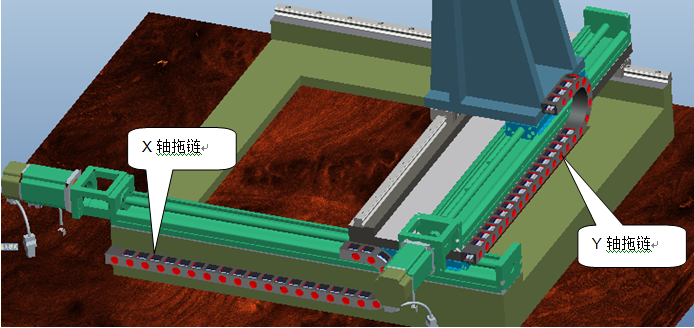

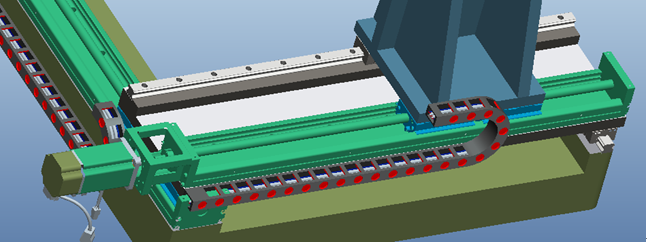

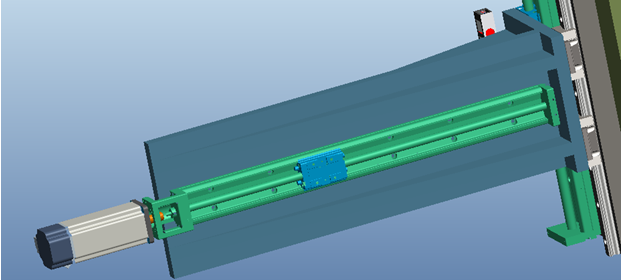

為了提高Z軸的抗變形及抗沖擊能力，Y軸結構上采用KK模組和直線導軌的雙軸設計，其能確保Z軸結構件的穩定，提高產品整體設計的剛度，確保使用過程中結構穩定可靠。具體結構如下：
3. X軸設計
對定位精度、運動速度及負荷的綜合考慮，采用上銀KK模組+臺達伺服電機+上銀直線導軌。
KK模組基本參數：導程10mm，重復定位精度±0.01。
伺服電機基本參數：功率400W，轉速3000RPM、扭矩1.27Nm。
整體有效推動重量為700kg，推動速度為0.5m/s。定位精度高于0.05mm。

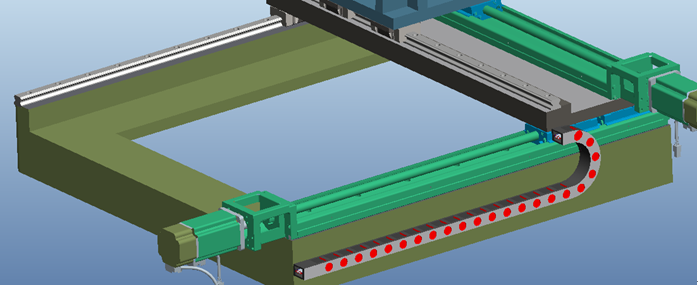

為了提高Y軸的抗變形，減小單軸運動帶來的打擾度，X軸結構上采用KK模組和直線導軌的雙軸設計，其能確保Y軸結構件的穩定，同時X軸底座采用整體鑄鋁加工而成，有助于提高產品整體設計的剛度，確保使用過程中結構穩定可靠。具體結構如下：
