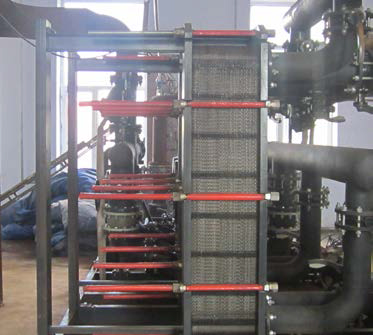

換熱機組作為實現集中供暖、節能減排的重要組成部分，隨著國家節能減排工作的不斷深入，應用越來越廣泛。同時，換熱機組在智能、節能、可視化等方面也呈現出高速發展的態勢。近期，臺達為某大型換熱機組生產廠家提供了自動化設備整體解決方案，實現換熱機組標準化生產和施工，可以將換熱機組的設備狀態信息、當前運行狀況、機臺健康狀況全部納入可編程控制器（PLC）內進行收集，在需要的時候上傳到中控系統，利于管理人員快速及時地了解設備現狀，為公司決策提供數據。
項目方案
換熱機組自控系統主要實現對二次網的供水溫度、二次網循環泵和補水泵的控制；對一次網供水流量、供回水溫度、供回水壓力，二次網供水流量、供回水溫度、供回水壓力，補水箱液位，室外溫度，循環泵狀態，電動調節閥開度等數據進行監控顯示；通過換熱機組控制系統的合理調節，保證了整個熱網安全、節能、高效、平穩地運行。

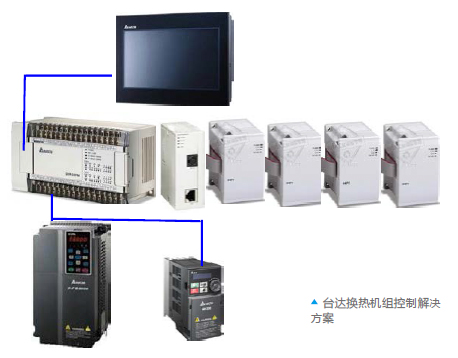

臺達解決方案整合自有可編程控制器（PLC）、變頻器、人機界面（HMI）等產品，可通過網絡連接到SCADA、MES等系統，也可采集溫度、壓力、流量等運行信號，控制一次閥門開度、二次循環泵、二次補水泵等設備，提供安全、可靠的換熱機組控制解決方案。
臺達方案中，可編程控制器（PLC）可提供豐富的應用指令（包括PID手自動無擾切換、氣候補償曲線等），滿足了熱網行業的各種控制需求。通過自帶的RS485串口與觸摸屏交換數據，RTU-EN01以太網絡通訊模塊與上位機遠程通訊，節省用戶成本。
人機界面采用臺達DOP-B系列。該系列產品面板采用不含汞的LED背光燈源，可大幅降低能源損耗，同時具有65536色TFT顯示，分辨率也大幅提升；此外，該系列人機界面出來支持臺達全系列自動化產品，還可與超過30家企業品牌100種機型以上PLC或設備通訊，不需額外開發通訊程序，可大幅節省系統設計時間。
二次網循環水泵變頻器使用臺達風機水泵專用變頻器VFD-CP2000系列。該系列變頻器延續臺達節能省電的一貫理念，而推出的針對風機、水泵、HVAC相關應用特制化、PID智慧調試的專用變頻器；采用模組化設計，易于維護和擴充；能夠多泵控制，定量定時循環控制，可同時控制8臺電機；其多元化的驅動控制中內置了自動節能設計，可幫助用戶隨時實現節能效果。同時產品還搭配了高效能變頻驅動技術，其控制頻寬高達599Hz，具備優異的恒轉矩及高啟動轉矩。
補水泵變頻器使用臺達標準型精巧矢量控制變頻器MS300系列。MS300系列變頻器采用全新的精巧結構設計，體積較老款變頻器產品縮小高達40%，大幅節省安裝空間；支持感應及永磁電機，同時具備出色轉矩特性和制動能力；支持多種通訊模式，內建剎車晶體、安全停車模式，系統操控更穩定安全；電路板進行100%涂層，主要零部件壽命大幅提升，可靠度大幅進階；采用免鎖螺絲端子設計，節省安裝及維修時間；支持應用宏和快速參數復制，操作人員可快速完成參數設定。
項目總結
目前標準型換熱機組可以實現全自動化無人值守。供暖智能控制，即供水溫度按程序設定可隨室外環境溫度，標準間溫度和時間變化，供熱質量高、節能。系統通過二次網供回水溫度智能調節循環泵轉速，既滿足用戶要求又能達到節能減排的目的。
系統補水采用變頻控制、自動補水、穩壓。操作簡單，安裝維護方便。換熱機組的控制換熱調節工作可靠，性能優良，自動化程度高。設備應用簡單，模塊化組成，安裝工人只需簡單培訓即可安裝調試，運行時基本實現無操作。出現故障也可以在第一時間通過中控室及時發現，安排解決。
