功能簡介
DVP10MC11T的PLC模塊功能與臺達DVP-SX2主機相似，詳細的功能參數請參考DVP-ES2/EX2/SS2/SA2/SX2操作手冊【程序篇】，在此重點介紹MC運動控制模塊的主要功能：
通過高速總線（CANopen）可控制高達16實軸（軸號范圍：1~16）。
內部可構建虛軸及外部編碼器虛主軸（虛軸及外部編碼器主軸軸號范圍：1~18，不可與實軸軸號重復）。
配備高速浮點運算處理器，可勝任各種復雜運動控制任務。
強大的現場網絡支持（DeviceNet主從站、CANopen主從站及Profibus-DP從站），可組建功能復雜的控制系統。
種類眾多的IO擴展（左側高速AIAO、右側低速AIAO及DIDO，溫度模塊等）。
使用簡單、功能完整，方便應用的軟件界面。
提供標準的總線電纜，終端電阻，分接盒等附件產品，配線簡單方便，即插即用，無需用戶自己加工。

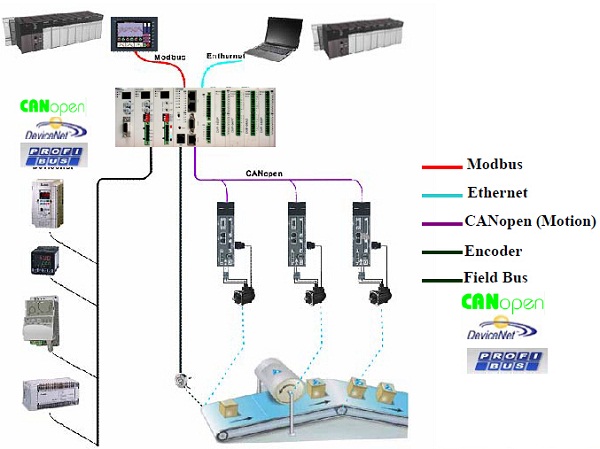

系統功能介紹
DVP10MC11T為一款高性能運動控制器，它可以控制1~16個實軸及18個虛軸，包含齒輪，凸輪以及旋切、飛剪等應用功能。同時，DVP10MC11T內部包含一個標準的PLC模塊，具有PLC功能，左側

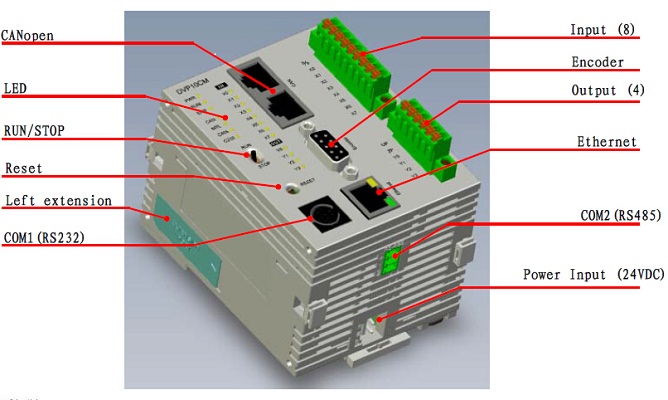

可以擴展DeviceNet模塊、CANopen模塊、以太網模塊及高速模擬量模塊等，右側可以擴展Slim系列模擬量及數字擴展模塊。另外，DVP10MC11T提供標準的RS232、RS485通訊接口、CANopen 總線接口、以太網接口、編碼器接口，用戶可以方便的組建功能強大的運動控制網絡。
MC運動控制模塊簡介
DVP10MC11T內含的MC運動控制模塊，通過CANopen總線，對伺服驅動器進行控制，以完成快速、精準、高效的控制任務。DVP10MC11T將復雜的CANopen通訊進行了封裝，用戶不需要了解詳細的CANopen通訊原理，只需使用CANopen Builder軟件進行簡單的設置和運動控制程序的編寫，就可以完成復雜的運動控制，節省了用戶的學習時間，縮短開發周期，加快產品上市。
DVP10MC11T運動控制模塊主要功能如下：
支持運動控制指令
邏輯指令。
單軸運動指令。
多軸運動指令。
典型應用指令。
高速輸入輸出點
支持8點帶中斷功能的高速數字輸入點I0~I7。
支持4點高速數字輸出點Q0~Q3。
支持G代碼
支持標準的G代碼，并支持動態下載G代碼，邊下載邊執行，以完成較復雜的工件加工。
配合CANopen Builder軟件，可以對G代碼進行單步，定點調試。
CANopen Builder軟件提供G代碼的預覽功能，方便用戶判斷輸入的G代碼是否正確。
支持電子凸輪
支持調用特定的凸輪曲線，配合CANopen Builder軟件，可方便編輯凸輪曲線。
支持典型工藝的應用指令，如輪切、飛剪等，用戶不必須規劃凸輪曲線，只要輸入必要的工藝參數，指令內部會自動生成相應的凸輪曲線，以減少用戶開發時繁瑣的工作量。
支持電子齒輪。
程序容量
提供1M字節程序空間，可編寫12K Fbs程序。
可存儲6000條G代碼。
可編輯至多16條電子凸輪曲線，可存儲2048個關鍵點。
